Jenis Jenis Konektor Pada Kabel Fiber Optik (FO)

Jenis Jenis Konektor Pada Kabel Fiber Optik

Ada beberapa jenis konektor pada fiber optik antara lain adalah:



1. Konektor E2000



Konektor E2000 yang memiliki mekanisme dengan sistem atau cara kerja kopling push-pull, yang dimana E2000 ini menggunakan rana logam otomatis di konektor untuk melindungi dari sinar laser dan debu.

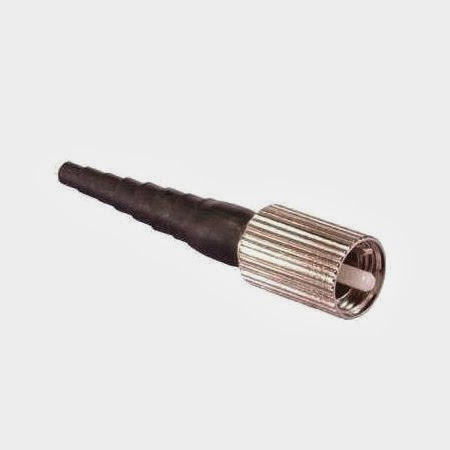

 2. Fiber Connector



FC atau Fiber Connector ini digunakan utuk pada kabel single mode dengan tingkat keakurasian yang dimilikinya sangat tinggi saat dihubungkan kabel fiber optik ini dengan trasmitter ataupun receiver.

 Konektor ini menggunakan sistem drat ulir dengan posisi yang dapat di atur sehingga ketika di pasangkan ke perangkat lain akurasinya tidak mudah untuk berubah ubah.

 Untuk konektor fiber optik tipe ini sangat mudah digunakan tanpa slicer atau splicing tools.

 3. Straight Tip



Bentuk dari straight tip (ST) ini seperti bayonet berkunci hampir mirip dengan konektor BNC atau Bayonet Neil-Concelman.

 Sangat umum digunakan baik pada kabel fiber optik multi mode ataupun yang single mode dan juga sangat mudah digunakan baik dipasang ataupun dicabut.

 4. Subcriber Connector



Kabel fiber optik dengan konektor SC atau subsciber connector memiliki sistem pasang cabut. Biasanya konektor jenis ini digunakan untuk kabel yang single mode.

 Dan juga konektor jenis ini tidak terlalu mahal untuk harganya sendiri, cukup simple dan dapat di setting atau diatur secara manual dengan tinggkat akurasinya baik bila kabel fiber optik dengan konekto ini dipasangkan ke perangkat lain, contohnya router GPON.

 5. Lucent Connector (LC) Simplex



Lucent Connector Simplex yang dikembangkan oleh Lucent Technologies, memiliki ukuran setengah dari konektor subciber connector atau SC.Konektor Lucent Connector ini digunakan untuk penyebaran dengan tingkat kepadatan tinggi dimana beberapa serat berhenti didalam ruang tertutup.

 Konektor LC ini atau Lucent Connector Simplex menggunakan ferrule 1.25mm dengan mekanisme tab penahan yang serupa dengan konektor telepon (RJ11) atau RJ-45.

 Seperti konektor SC, body pada konektor LC ini berbentu pesergi dan biasanya dua konektor ini diikat bersamaan dengan klik plastik untuk membuat koneksi dupleks.

 Pencocokan untuk konektor LC memiliki insertion loss dengan sebesar 0.25dB, dan konektor ini dapat digunakan untuk kabel single mode ataupun kabel multimode.

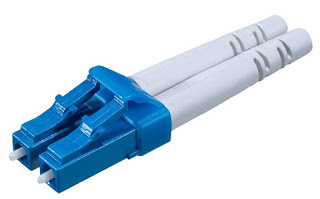

 6. LC Duplex (Lucent Connector Duplex)



 LC Duplex atau Lucent Connector Duplex, diatas kita bicarakan yang simplex kali ini yang duplex. LC Duplex konektor fiber optik yang paling sering digunakan untuk menghubungkan antar swtich yang menggunakan modul SFP.

Konektor LC jenis ini memiliki 2 cabang terpisah RX/TX dan kabel ini digunakan untuk jenis kabel fiber optik single mode dan juga multi mode.

 Kabel fiber optik dengan konektor Lucent Connector Duplex ini adalah serat single mode (9mikron inti) yang dirancang untuk mentransmisikan data jarak jauh dengan kecepatan yang tinggi.

 Kabelnya adalah duplex yang memiliki dua serat yang memungkinkan komunikasi singkron antar perangkat. Diameter cladding adalah 125 mikron.

 7. Konektor Fiber optik MU



Konektor fiber optik MU terlihat seperti miniatur SC dengan ferrule 1,25 mm, dengan sistem desain push-pull yang sederhana dan body miniatur yang ringkas. Digunakan untuk beberapa konektor optik kompak dan mekanisme self-retentive untuk aplikasi backplane.

 Konektornya terdiri dari rumah plastik. Konektor MU adalah konektor optik yang di miniatur dan dikembangkan dengan aplikasi kepadatan dan kinerjanya.

 8. Konektor E2000/APC

Solusi untuk hemat biaya yang menyediakan bandwidth dan tingkat transmisi yang tinggi dalam jarak yang lebih jauh. Kabel patch serat optik singlemode berkualitas tinggi ini dirancang khusus dengan menggunakan serat SMF-28e untuk aplikasi ethernet.

Kabel ini sesuai dengan ROHS. Setiap koneksi memiliki daya tahan lebih besar dalam menahan tarikan, ketegangan dan dampak pemasangan kabel.

 Setiap kabel 100% diperiksa dan diuji secara optik untuk penyisipan kerugian sebelum Anda menerimanya. Desain jaket pull-proof mengelilingi serat mode tunggal yang populer 9/125, kebal terhadap gangguan listrik.

 9. Konektor kabel fiber optik D4



 konektor kabel fiber ini hampir mirip dengan FC atau Fiber Connector hanya saja berbeda pada bagian ukurannya saja. Perbedaan ukurannya sekitar 2 mm pada bagian ferrule-nya.

 10. Konektor kabel fiber optik bionic



Salah satu konektor yang kali pertama muncul dalam komunikasi fiber optik. Saat ini sangat jarang digunakan.
